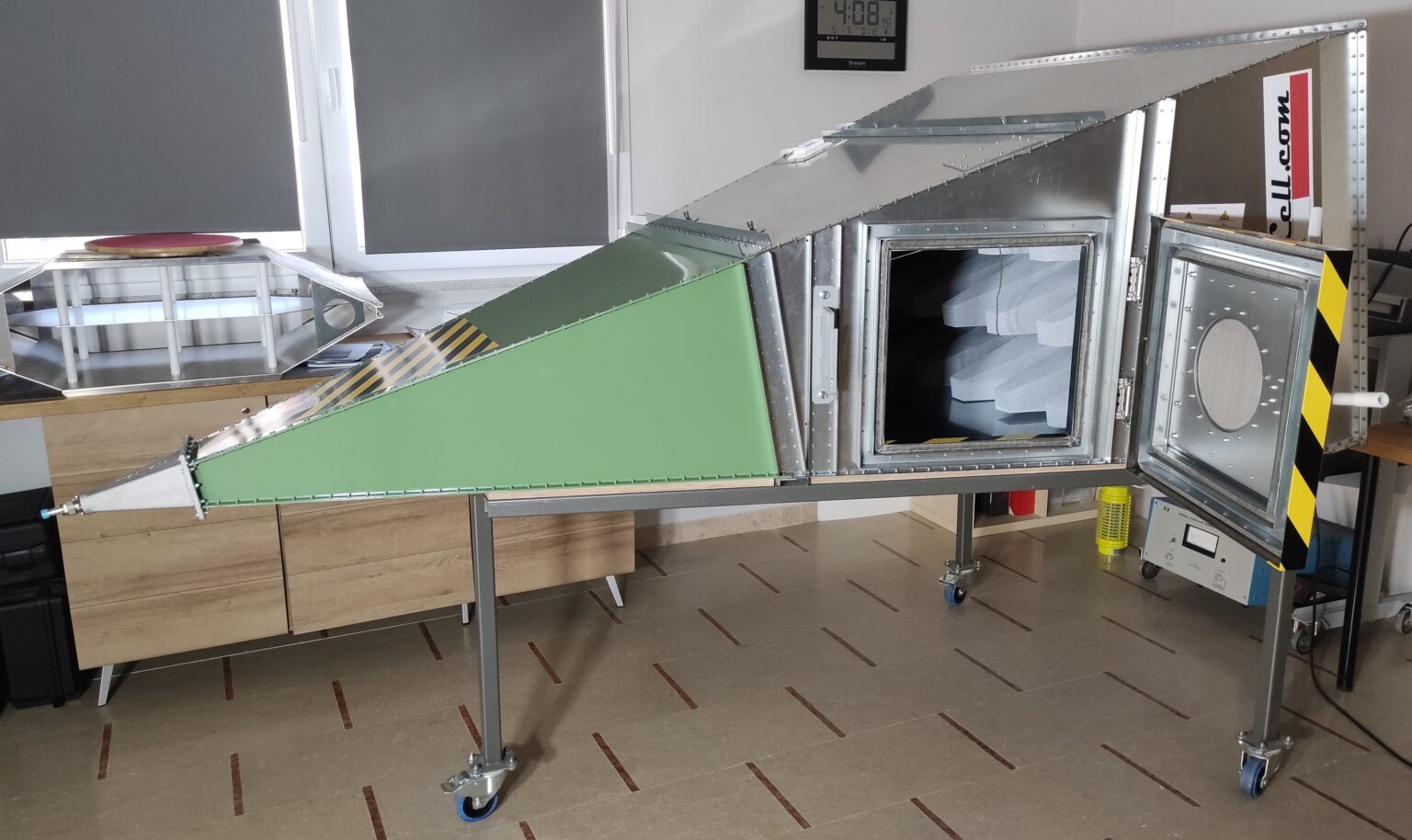

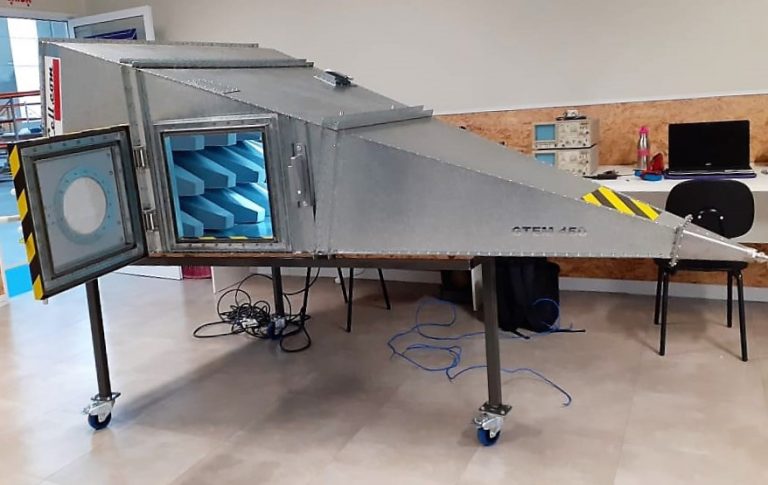

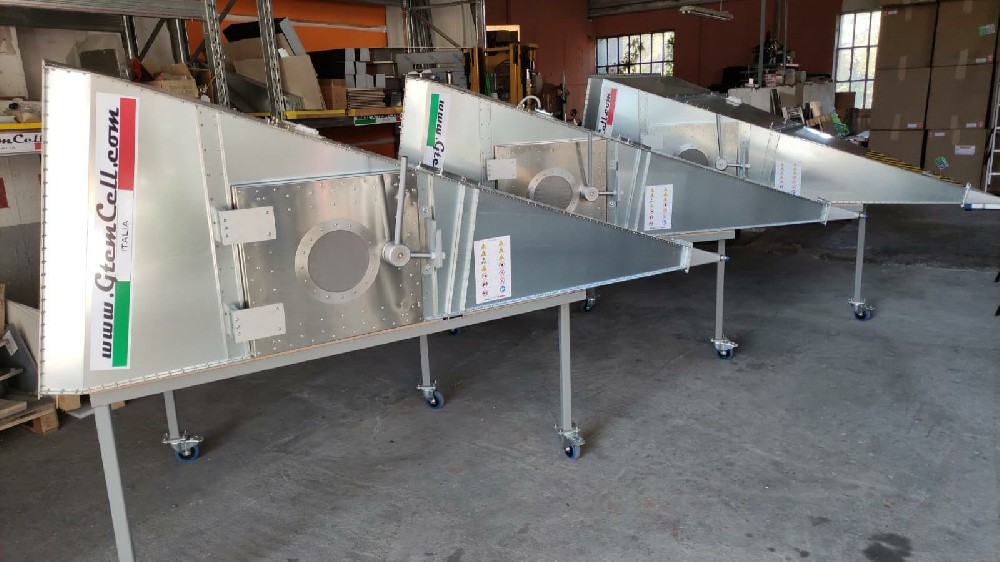

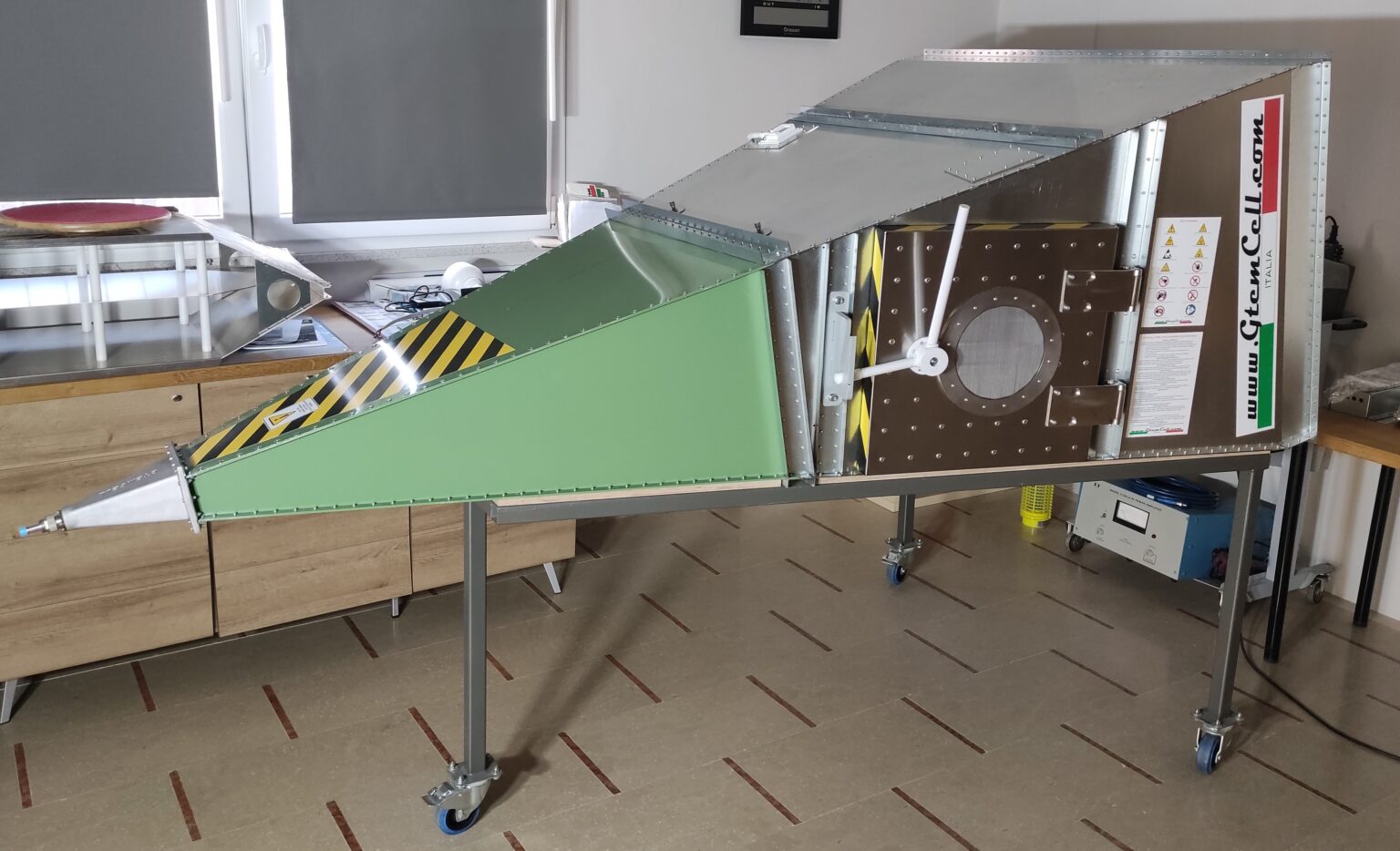

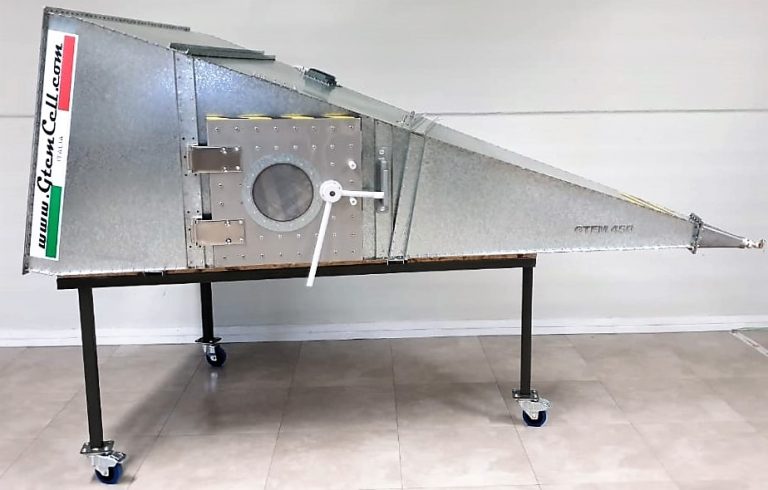

| GTEM 450 | GTEM 450
技术参数
频率范围：0.01 MHz – 20 GHz*
隔板高度：450 mm
最大 EUT 尺寸 (长×宽×高) ：35×40×25cm
6dB 范围内定义的测试体积：15×15×15 cm
典型驻波比 (VSWR)：1:1.2
临界频率下的典型驻波比：<1:1.6
最大输入功率 [W]（连续/*脉冲）：500 / *2.5 kW
输入连接器：7/16″（含转接至 N 型的适配器）
标称阻抗：50 Ω
门上观察窗：直径 200 mm
屏蔽效能：40 至 65 dB
小室尺寸
外部尺寸 (长×宽×高) ：
卧式：270×136×88 + 70 cm推轮
立式：92×137×262 cm含轮
门尺寸 (宽×高)：
卧式：40×45 cm（净通道尺寸，或可选 40×60cm）
门尺寸 (宽×高) ：
立式：60×60 cm
重量：约190kg
吸波材料：截锥形（高度 15 cm）
电气参数
电源连接器：固定式 / CEE 标准
主开关: 16A 磁热式断路器
输入电源插头：16A AC（单相 + 接地）IEC 标准
EUT 输出插座：16A AC（单相 + 接地）Schuko 标准
附加 EUT 插座 可选配
接地连接：M6 螺栓
交流电源滤波器（单相 + 接地）：16A，双线制
光纤引线通道 3 对
辅助 AC/DC 滤波器：10A AC/DC，250V
射频穿墙连接器（SMA 型）：2个 SMA 母头 + 1个 N 型双母头 |
