静电放电测试实验分析

发布时间:2022/4/11 10:18:07 来源:易磁通科技 点击次数:2050

根据IEC61000-4-2/GBT17626.2标准定义静电放电是由不同静电位置物体相互接近或直接接触引起电荷转移

当人体穿绝缘织物并对地面进行绝缘时,在地面上运动时可能会积累一定数量的电荷。当人体接触到与地面相连的设备时,会产生静电放电。

静电放电试验主要检查人或物体接触设备时的放电(直接放电),以及人或物体对设备相邻物体的放电(间接放电)对设备工作的影响。静电放电可在0.5~20ns时产生1~50A的放电电流。虽然电流很大,但由于持续时间很短,能量很小。因此,一般的静电放电不会对人造成伤害,但可能会对集成电路芯片等电子产品造成破坏性的伤害。

(1)试验环境条件

气候环境:环境温度15°C ~30 °C

相对湿度30%~60%

大气压力86kPa ~ 106kPa

电磁环境:不影响试验结果的环境

(2)试验布置

虽然静电放电试验非常容易,但它是所有EMC测试项目中重复性最低的测试项目之一。

在做静电放电测试时,我们经常会遇到这种情况:同一受试者通过了A实验室,但无法通过B实验室。这种情况的原因可以总结和分析以下可能性:

①由于测试设备的不同,导致测试结果的不同

②由于测试环境的不同,导致测试结果的不同

③由于测试人员的不同,导致测试结果的不同

针对以上的原因,具体分析如下:

1、由于测试设备的不同,导致测试结果的不同

依据标准IEC 61000-4-2:2008,静电放电模拟器的要求:

电磁兼容系统集成及代理商

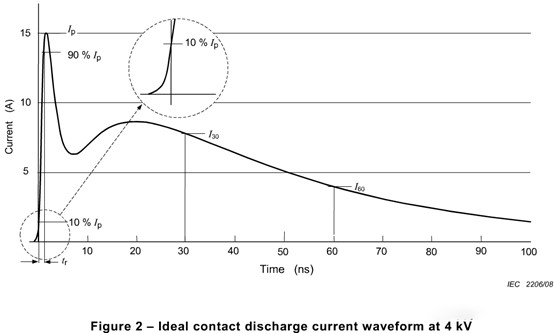

静电放电电流波形的主要四个关键指标是:首次峰值电流IP;上升时间Tr;30ns时的电流值I30;60ns时的电流值I60。从上表可以看出,这四个指标的允许偏差很大。首次峰值电流IP为±15%,上升时间Tr为±25%,30ns时的电流值I30为±30%,60ns时的电流值I60为±30%。

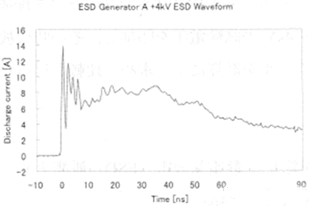

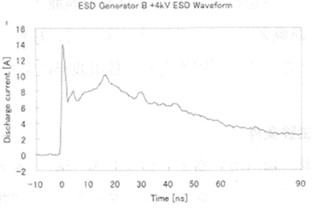

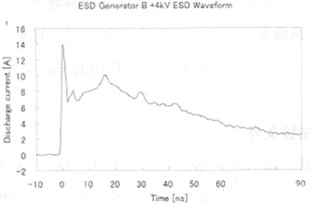

以下四种符合标准静电放电模拟器输出波形对比属于不同公司:







从波形可以看出,区别明显不同。

2、由于测试环境的不同,导致测试结果的不同

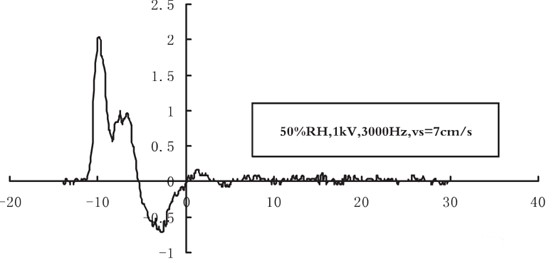

静电测试重复性影响最大环境因素湿度空气湿度变化放电参数影响如下



研究表明,实验室条件下的气体压力显著受到环境湿度的影响,气体压力将作用于电子漂移速度,因此环境湿度越大,压力越大,放电电流也会增加。

因此,空气湿度对静电放电试验有很大的影响。

3、由于测试人员的不同,导致测试结果的不同

不同的测试人员在进行静电放电测试时肯定会有一些差异,但测试基础的标准是相同的(IEC61000-4-2)。本标准详细说明了测试方法,因此不同测试人员的差异非常有限,这里不做主要原因分析。
