EMC测试项目-辐射发射介绍

发布时间:2022/4/12 11:08:01 来源:易磁通科技 点击次数:2358

电磁兼容系统集成及代理商

辐射发射试验:

辐射发射测试测量EUT通过空间传播的强辐射骚扰场。

分为磁场辐射电场辐射前者针对灯具电磁炉后者应用广泛

此外家用电器电动工具AV产品辅助设备需要功率辐射称为骚扰功率)。

1.辐射发射试验标准

a)电场辐射:CISPR22、CISPR13、CISPR11、CISPR14-1、CISPR15(特定类别玩具);

b)磁场辐射:CISPR15(工作电流频率超过100Hz灯具),CISPR11(电磁炉);

c)骚扰功率:CISPR14-1(部分工作频率不超过9kHz的设备除外),CISPR13(仅适用于辅助设备)。

2.辐射发射试验方法

(1)辐射发射测试仪器设备

接收器遵循CISPR16-1-1的要求天线场地遵循CISPR16-1-4的要求吸收钳遵循CISPR16-1-3的要求

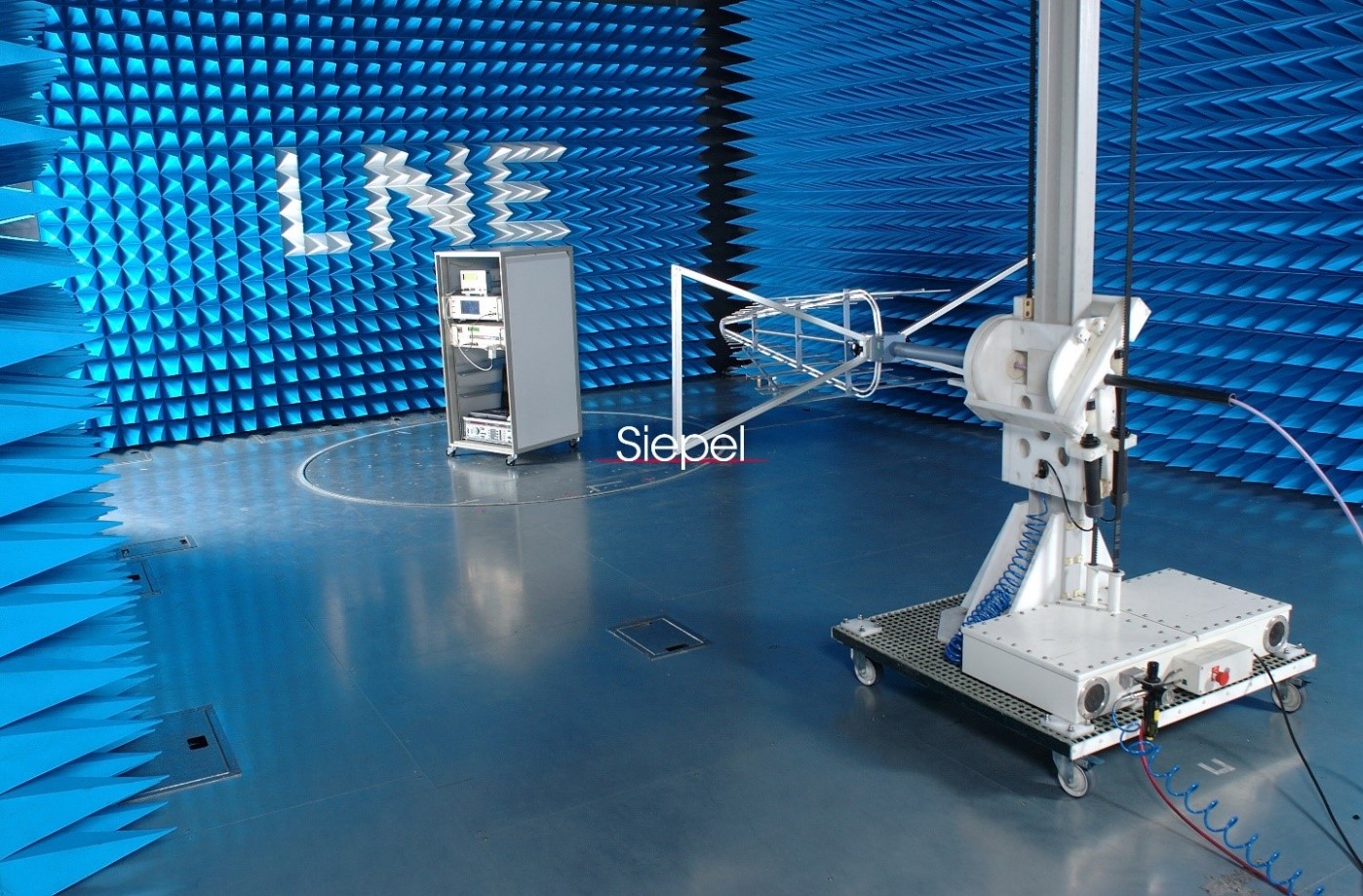

(2)辐射发射试验布置

(3)辐射发射试验频段:电场辐射一般为30mHz-1gHz(有些产品需要测量超过1g,根据具体标准),磁场为9kHz-30mHz,骚扰功率为30-300mHz。

(4)辐射发射试验限值:场地为3m、10m或其他尺寸不同产品分类(Group1/2、Classa/B),限值不同

(5)辐射发射试验过程

3.辐射发射试验结果

仍与限值线相比,低于PASS高于FAIL

4.辐射发射试验注意事项

测试布局仍然测试中最需要环节此外由于高频测试场地设备都是影响最终结果重要因素

5.辐射发射试验范围为30mHz-18.5gHz。
