关于EMC电源优化的4种常用解决方案

发布时间:2022/5/24 14:08:12 来源:易磁通 点击次数:2698

在电源模块的应用中,EMC设计往往是最重要的,因为它关系整个用户产品EMC性能那么如何提高EMC性能呢?本文从电源模块的设计应用角度大家讲解

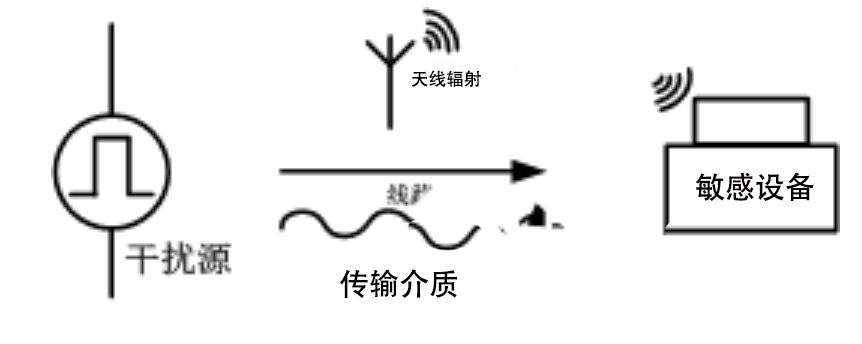

EMC测试,也称为电磁兼容性,描述产品性能,即电磁发射/干扰EME和电磁抗干扰EMSEME包传导辐射,而EMS包含静电脉冲群、浪涌等。为了提高用户系统稳定性我们将从电源设计应用角度介绍四种常见解决方案:


电磁兼容系统集成及代理商


浪涌保护电路

在电源模块的实际应用中,工程师经常使用浪涌保护电路保证EMC性能系统稳定性浪涌电压的来源有很多种比如雷击短路故障频繁启动设备等,让我们直接看看如何设计浪涌保护电路

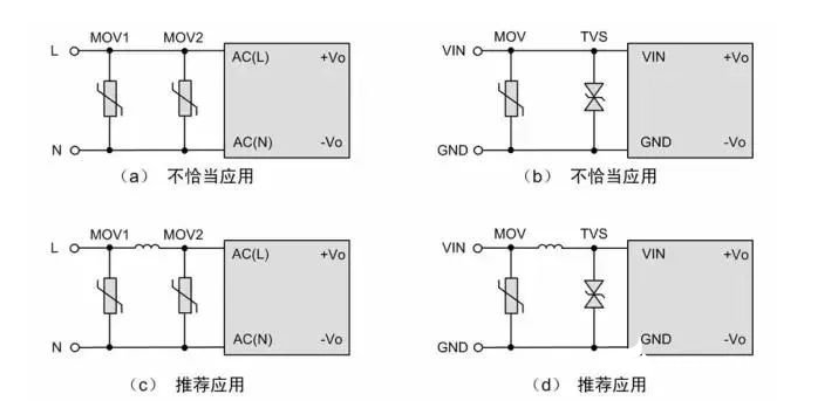

如图1所示为了提高输入级的浪涌保护能力,在外围增加压敏电阻TVS管。然而图中电路(a)、(b)的最初目的实现两级保护,但可能适得其反如果(a)中MOV2的压敏电压通流能力低于MOV1,MOV2可能无法承受浪涌冲击导致整个系统瘫痪同样,在电路(b)中,由于TVS响应速度MOV快,MOV往往不起作用TVS过早损坏因此正确连接方法一般如图(c)所示


电磁兼容系统集成及代理商


两级浪涌保护

此外还可以MOVTVS之间增加电阻防止TVS先导损坏选择R时,应考虑R的功耗以免损坏R;同时,它可以并联电容吸收能量提高浪涌能力。

注:MOVTVS选择非常重要选择适当最大允许电压最大通过流量非常重要的。参考电源模块的输入电压浪涌试验等级如果电压选择较小,则后端电源不正常如果电压选择较大,则无法起到保护作用如果通过流量选择较小,设备很容易损坏


PCB设计的电源模块

由于模块电源产品具有模块电源PCB设计规范要求因此考虑散热设计、EMC设计、干扰设计生产工艺设计等,涉及内容很多因此PCB设计是模块电源产品开发过程中最重要的环节之一。

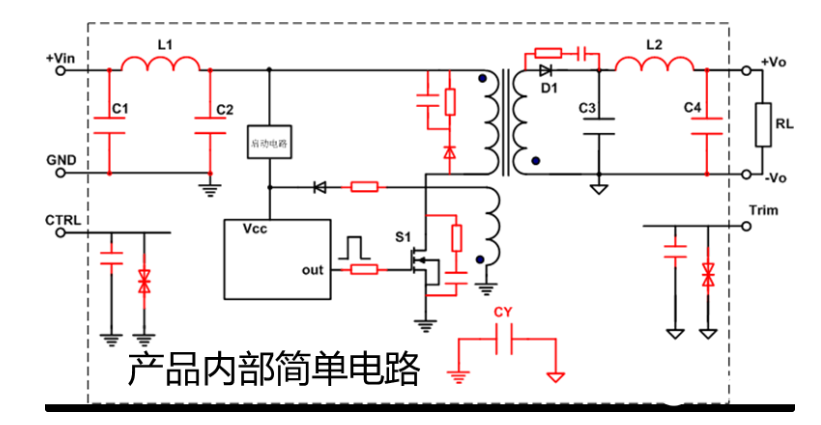

内部电路设计的电源模块

电源模块不是线性电源类型而是开关电源当开关管打开关闭时,电压电流切断导致更大瞬态变化(di/dt.dv/dt),因此开关电源是一个更大EMC干扰源隔离电源模块常用电路拓扑:隔离正激隔离反激通过产品内部电路设计+PCB设计,产品EMC性能达到最佳状态


电磁兼容系统集成及代理商


电源模块传导骚扰设计

设计电源模块传导骚扰电路时,首先需要分析电源模块的传导骚扰情况,并找到相应解决方案示波器分析如下

1.低频150KHz-1mhz频率特别开关频率点-差模骚扰

解决方案:差模滤波

中频:1mhz-10mhz频率-差模和共模骚扰

解决方案适当加一点共模滤波

3.高频10mhz-30mhz频率-共模骚扰

解决方案共模滤波


因此为了解决电源模块传添加差模滤波共模滤波电路,以解决电源模块传输骚扰问题:

经验分享:如果一个电源模块的频率范围是30MHz-1000MHz通过示波器测试辐射骚扰传导骚扰波形预测好坏高频直线上升没有下降趋势,那么产品辐射骚扰一般都很差。


总结

EMC测试通常是非常实用的,但是如果我们掌握一些基本原理,在设计EMC前级电路时会更多测试方向从而缩短项目开发时间

具有稳定性能的电源模块,完善浪涌保护电路,将最大限度地保证系统供电稳定性可靠性
