工科医电子设备

共模(差模)传导抗扰度

添加时间:2018/1/4 13:32:49 点击次数:3474
产品图片

型号

规格

品牌

特点

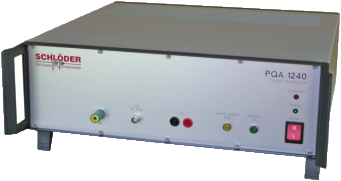

PGA   1240-5A

共模传导一体机

信号源频率:DC,0.05Hz ~ 300kHz

输出电压:50Vrms / ±75Vpeak

输出电流:5Arms / ±7.5Apeak

SCHLODER

IEC 61000-4-16 and IEC 61000-4-19


PGA   1240-16A

共模传导一体机

IEC 61000-4-16 and IEC 61000-4-19

信号源频率:DC,0.05Hz ~ 300kHz

输出电压:50Vrms / ±75Vpeak

输出电流:16Arms / ±24Apeak

SCHLODER

IEC 61000-4-16 and IEC 61000-4-19


PGA   1330

300V 短时抗扰度模拟器

IEC 61000-4-16

输出频率:DC,162/3Hz,50Hz,60Hz

输出电压:10V ~ 300Vac  ±10V ~ ±300Vdc

输出阻抗:50 Ω

USB 程控

SCHLODER

IEC 61000-4-16


CN   1240-32

耦合去耦网络

RF输入:DC,15Hz ~   150kHz

EUT输入电压:250Vac/dc

额定电流:32A

集成M2/M3/M4/M5 (选择开关)

SCHLODER

IEC 61000-4-16


CN   1240-125

耦合去耦网络

RF输入:DC,15Hz ~   150kHz

EUT输入电压:250Vac/dc

额定电流:125A

集成M2/M3/M4/M5 (选择开关)

SCHLODER

IEC 61000-4-16


CN   M2/M3/M4/M5-AC-32

耦合去耦网络

RF输入:DC,15Hz ~   150kHz

EUT输入电压:250Vac

额定电流:32A

线缆:L/N

SCHLODER

IEC 61000-4-16


CN   M2/M3-DC-32

耦合去耦网络

RF输入:DC,15Hz ~   150kHz

EUT输入电压:50Vdc

额定电流:32A

线缆:+/-

SCHLODER

IEC 61000-4-16


CN   M2+M3-32-HV

耦合去耦网络

RF输入:DC,15Hz ~   150kHz

EUT输入电压:520Vac/620Vdc

额定电流:32A

线缆:L/N/PE    (选择开关)

SCHLODER

IEC 61000-4-16

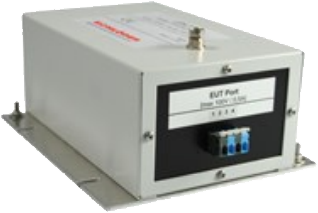

CN   AF2/AF4/AF8

耦合去耦网络

RF输入:DC,15Hz ~   150kHz

非屏蔽不对称数据线/控制线

线缆:2线/4线/8线

SCHLODER

IEC 61000-4-16


CN   T2/T4/T8

耦合去耦网络

RF输入:DC,15Hz ~   150kHz

非屏蔽对称数据线/通信线

线缆:1对/2对/4对

SCHLODER

IEC 61000-4-16

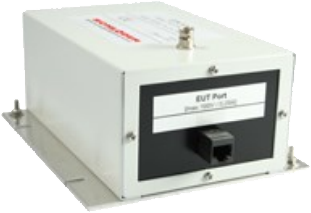

CN   RJ 45

耦合去耦网络

RF输入:DC,15Hz ~   150kHz

非屏蔽对称数据线/通信线

线缆:4对 RJ 45

SCHLODER

IEC 61000-4-16


ZD-diff

采样电阻

附录C,图C3

SCHLODER

IEC 61000-4-19

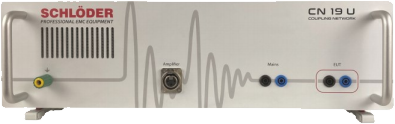

CN-19_Fg4

耦合去耦网络

IEC 61000-4-19:图4

EUT输入:250V / 16A

SCHLODER

IEC 61000-4-19

暂无图片

CN-19_CT

电流源

IEC 61000-4-19

2kHz ~ 150kHz

最大电流:5A

SCHLODER

IEC 61000-4-19

暂无图片、信息

Bal-50_10

巴伦器

IEC 61000-4-19

50/10 ohm

SCHLODER

IEC 61000-4-19

1.pngIMU-MGS/40008种菜单语言,可选
7英寸电容式触摸显示屏
连接方式:千兆以太网、USB、RS485
最高电压可达5.1Kv
EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16
1.pngIMU-MGE-6/30008种菜单语言,可选
7英寸电容式触摸显示屏
连接方式:千兆以太网、USB、RS485
最高电压可达6Kv
EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16
1.pngEXT-IMU C

测试电压:0.1 – 35 Vrms

频率:15 Hz – 150 kHz

阻抗:50 Ω ± 10 %

扫描时间:10 s – 1000 s

直流测试:DC, 16.7 Hz, 50 Hz, 60 Hz

切换时间:1 - 5 μs
EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16
1.pngEXT-IMU C-SHORT

测试电压:30 V – 330 V

频率:15 Hz – 150 kHz

阻抗:50 Ω ± 10 %

扫描时间:1 s – 1000 s

直流测试:DC, 16.7 Hz, 50 Hz, 60 Hz

切换时间:1 - 5 μs
EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16
1.pngPS3

测试电压:DC– 300 V

输出电压:AC 50–250 V,DC 24–350 V

输出频率:DC–400 Hz

输出电流:max. 16A @ 115V / 60Hz, 10 A @ 230V / 50Hz

输出功率:max. 3 kW or 3 kVA
EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16
1.pngCN16

EUT交流电压最大3 x 415 V L-L(240 V L-N),50/60 Hz

EUT直流电源最大300 V(交流/射频干扰)无电流限制

耦合路径1 x 100Ω、2 x 200Ω、4 x 400Ω、1μF

在16.67 Hz、50 Hz、60 Hz和115 V直流条件下,测试级功率测试为330 V测试电平扫描测试35V

EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16
1.pngCN16-300

EUT交流电压最大3 x 480 V L-L(280 V L-N),50/60 Hz

EUT直流电源最大115 V(交流/射频干扰)无电流限制

耦合路径3 x 300Ω,每条线1μF

在16.67 Hz、50 Hz、60 Hz和115 V直流条件下,测试级功率测试为330 V

测试电平扫描测试35V
EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16
1.pngCN16DC

手动输入,用于2条电源线

EUT交流电源:250 V、50/60 Hz、16 A

EUT直流电源:250 V,16 A

耦合路径:2 x 200Ω

测试级功率测试交流和直流线路上的330 V DC
EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16
1.pngCN16T

2条对称I/O线的T型耦合网络符合

EMC-partnerIEC61000-4-16
1.pngCN16T4

手动输入,用于4条对称的I/O线

EUT电压最大为63 V(交流),最大为100 V(直流)

EUT最大电流0.5 A

耦合路径4 x 400Ω,每条线路+4.7μF

按照IEC 61000-4-16进行去耦(每条线路38 mH)

测试电平连续35V

测试电平短时330V(桥开),115V(桥关)
EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16
1.pngCN16T8

手动输入,用于8条对称I/O线

EUT电压最大为63 V(交流),最大为100 V(直流)

EUT最大电流0.5 A

EUT/AE连接器RJ45

线路速度1Gbps

耦合路径8 x 800Ω,每条线路+4.7μF

按照IEC 61000-4-16进行去耦(每条线路38 mH)

测试电平连续35V

测试电平短时330V(桥开),115V(桥关)
EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16
1.pngDN16-1P6

电源去耦变压器,最大单相交流电源线。250V/6A

EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16

1.pngDN16-1P16

电源去耦变压器,最大单相交流电源线。250V/16A

EMC-partner

测试标准:

IEC 61000-4-16

GB/T17626.16

1.pngIMU-MGE/30008种菜单语言,可选
7英寸电容式触摸显示屏
连接方式:千兆以太网、USB、RS485
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngIMU SLAVE SMART I1V1

电压测试模块

EUT电压输入80–500 V,L-L或L-N,50 Hz和60 Hz

EUT电流输入0–16 A L-L或L-N

电压波形正弦,THD<5%

测试电压0.1 V–25 V,公差±5%

输出频率范围2 kHz–150 kHz

CDN输出阻抗10Ω±30%,2 kHz–150 kHz

CDN解耦比-10dB@10kHz, -50dB@50千赫-50dB@150kHz

频率步进2%标准,可调1%-100%

停留时间3s标准,可调1s–300s

暂停时间300 ms±200 ms,可调0.1 s–30 s

信号类型连续/暂停,50%整流。调制

50赫兹的调制频率:3赫兹、101赫兹、301赫兹、601赫兹

对于60赫兹:4赫兹,121赫兹,361赫兹,721赫兹

调制频率3 Hz–1 kHz,可调

校准负载10Ω内置负载,自动切换

电流测试模块

EUT电压输入:80–500 V,L-L或L-N,50 Hz,60 Hz,400 Hz

EUT电流输入:0–25 A L-L或L-N(400 Hz时为0–15 A)

电流波形正弦:THD<5%

测试电流:0.01 A–4.4 A,公差±5%

输出频率范围:2 kHz–150 kHz

输出阻抗:1Ω±30%,2 kHz–150 kHz

去耦阻抗:>1Ω±30%,2 kHz–150 kHz

频率步进:2%标准,可调1%-100%

停留时间:3s标准,可调1s–300s

暂停时间:300 ms±200 ms,可调0.1 s–30 s

信号类型连续暂停,50%矩形调制

50赫兹的调制频率:3赫兹、101赫兹、301赫兹、601赫兹

对于60赫兹:4赫兹,121赫兹,361赫兹,721赫兹

调制频率:3 Hz–1 kHz,可调

内置参考负载

电流源

50/60赫兹时为1-25安(400赫兹时为15安),同步。到

电压输入

测量,同步。内部自动

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngIMU SLAVE SMART I1

电流测试模块

EUT电压输入:80–500 V,L-L或L-N,50 Hz,60 Hz,400 Hz

EUT电流输入:0–25 A L-L或L-N(400 Hz时为0–15 A)

电流波形正弦:THD<5%

测试电流:0.01 A–4.4 A,公差±5%

输出频率范围:2 kHz–150 kHz

输出阻抗:1Ω±30%,2 kHz–150 kHz

去耦阻抗:>1Ω±30%,2 kHz–150 kHz

频率步进:2%标准,可调1%-100%

停留时间:3s标准,可调1s–300s

暂停时间:300 ms±200 ms,可调0.1 s–30 s

信号类型连续暂停,50%矩形调制

50赫兹的调制频率:3赫兹、101赫兹、301赫兹、601赫兹

对于60赫兹:4赫兹,121赫兹,361赫兹,721赫兹

调制频率:3 Hz–1 kHz,可调

内置参考负载

电流源

50/60赫兹时为1-25安(400赫兹时为15安),同步。到

电压输入

测量,同步。内部自动
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngIMU SLAVE SMART V1

电压测试模块

EUT电压输入80–500 V,L-L或L-N,50 Hz和60 Hz

EUT电流输入0–16 A L-L或L-N

电压波形正弦,THD<5%

测试电压0.1 V–25 V,公差±5%

输出频率范围2 kHz–150 kHz

CDN输出阻抗10Ω±30%,2 kHz–150 kHz

CDN解耦比-10dB@10kHz, -50dB@50千赫-50dB@150kHz

频率步进2%标准,可调1%-100%

停留时间3s标准,可调1s–300s

暂停时间300 ms±200 ms,可调0.1 s–30 s

信号类型连续/暂停,50%整流。调制

50赫兹的调制频率:3赫兹、101赫兹、301赫兹、601赫兹

对于60赫兹:4赫兹,121赫兹,361赫兹,721赫兹

调制频率3 Hz–1 kHz,可调

校准负载10Ω内置负载,自动切换
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngVERI10-50校准负载2 x 10-50Ω,用于电压测试CDN验证。EMC-partner符合IEC61000-4-19

测试标准:

IEC 61000-4-5

GB/T17626.5
