电磁兼容标准测量

发布时间:2022/3/3 15:46:07 来源:易磁通科技 点击次数:1452


电子设备的电磁兼容性设计为提高电子设备的电磁兼容性能提供了良好的保证,保证了定量设计的正确性和可靠性。

科学评价设备的电磁兼容性种干扰源的干扰量、传输性能和敏感器(干扰设备或部件)的敏感性,验证设备是否符合电磁兼容性标准和规范,找出设备设计和生产过程中电磁兼容性的薄弱环节,为用户安装和使用设备提供有效的数据,因此电磁兼容性试验是电磁兼容性设计的重要环节。

电磁兼容测量内容,任何电子设备或系统都可能是干扰源或受感器。根据相应的电磁兼容性标准和规范,电磁兼容性测量分为电磁干扰测量和电磁敏感性测量。

电磁干扰测量分为传导发射测量和辐射发射测量,电磁敏感性测量分为传导敏感性测量和辐射敏感性测量。

电磁兼容系统集成及代理商



1.电磁干扰测量内容:

电磁干扰测量的主要测量包括以下内容:

(1)测量各种电磁环境中电子元件和设备的传导和辐射发射,如电子设备交流电源中的脉冲和持续干扰测量。

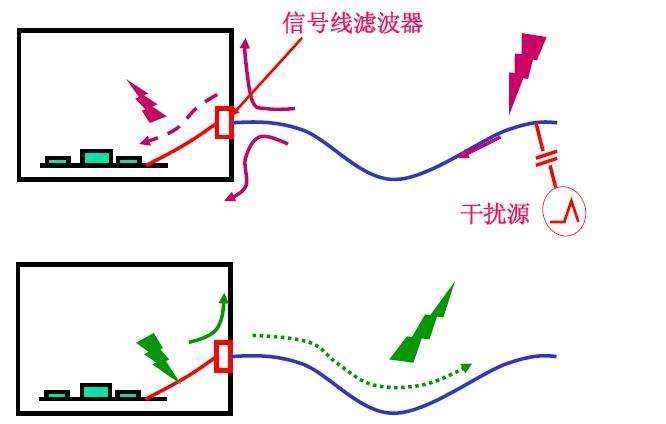

(2)在各种信号传输方式下干扰传输特性的测量,如各种传输线的传输特性和屏蔽效果。

一般来说,传导发射测量存在于交流、直流电源线或数据中。

被测设备产生的干扰信号通常为25HZ-30MHZ。

辐射发射测量是测量被测设备通过空间发射的信号。


2.测量电磁敏感度的内容:

电磁敏感度测量的主要内容包括传导敏感度测量和辐射敏感度测量,主要测量如下:

(1)测量注入干扰的传导敏感度,如电源线、信号线、地线等。

(2)测量电场和磁场辐射干扰的辐射敏感度。

(3)静电放电发生器一般用于测量静电放电干扰的敏感性。

辐射敏感性是测量装置或产品对辐射电磁场的感觉。

传导敏感性是测量装置或产品对电源线或数据线上电磁干扰的反应能力。

敏感性测量涉及的干扰类型可能是连续波或脉冲信号。


3.电磁兼容性预测和标准测量:

一般来说,由于电磁兼容的重要性和复杂性,电磁兼容测量可分为电磁兼容预测和标准测量。

电磁兼容性预测是在产品开发过程中进行的一种电磁兼容性测量,使用的电磁仪器相对简单,如由频谱仪和近场探头或测量天线组成的电磁兼容性预测系统,目的是确定电路板。

底盘。

连接器是否有干扰或电磁泄漏,组装后周围是否有较大的辐射电磁场。

电磁兼容性预测还可以确定干扰源的位置,了解易干扰部件周围的电磁环境,采取有针对性的电磁兼容性改进措施,选择合适的设备和方法,限制干扰源,保护敏感设备,达到电磁兼容性的目的。

标准电磁兼容性测量通常在产品完成阶段进行。

根据相应的测量标准要求,测量产品的辐射和传导发射是否低于标准规定的极限,抗干扰能力是否达到标准规定的极限。

此时,测量是针对产品的整体电磁兼容性,需要使用标准规定的测量仪器和测量方法,使不同测量机构之间的测量数据具有良好的一致性和可比性。
