雷击浪涌抗扰度试验

发布时间:2022/3/8 11:02:45 来源:易磁通科技 点击次数:1596

电磁兼容系统集成及代理商

浪涌(冲击)抗扰度试验

雷击浪涌抗扰度试验,是模拟自然界里的雷击(间接雷)以及供电线路中因大型开关切换所引起的电压变化对供电线路和通信线路的影响。浪涌试验规定了两种波形(1.2/50μs和通信波10/700μs)、幅值为        0.5kV到4kV,能量特别大,对EUT的影响可能是破坏性的。10/700μs(俗称通信波)适用于长距离对称通信端口,1.2/50μs适用于电源线端口和其他信号线端口。

执行标准:IEC 61000-4-5 GB/T 17626.5

1.1浪涌的起因:

电力系统的开关瞬态:

a)主要的电力系统切换骚扰,例如电容器组的切换;

b ) 配电系统中较小的局部开关动作或负载变化;

C) 与开关器件(如晶闸管)相关联的谐振现象;

d) 各种系统故障,例如设备组合对接地系统的短路和电弧故障。

雷电瞬态:

a)直接雷,它击于外部(户外)电路,注入的大电流流过接地电阻或外部电路阻抗而产生电压;

b ) 间接雷(即云层之间或云层中的雷击或击于附近物体的雷击产生的电磁场),它在建筑物内、外导体上产生的感应电压和电流;

C) 附近直接对地放电的雷电电流,当它耦合到设备组合接地系统的公共接地路径时产生感应电压。

当雷电保护装置动作时,电压和电流可能发生迅速变化,并可能耦合到内部电路。


1.2 浪涌抗扰度试验目的:

浪涌抗扰度试验目的是建立一个共同的基准,以评价电气和电子设备在遭受浪涌(冲击)时的性能。


1.3 浪涌抗扰度试验标准 :

浪涌(冲击)抗扰度试验所采用的国家标准为:GB/T17626.5-2008《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》它等同于国际标准:IEC61000-4-5:2005

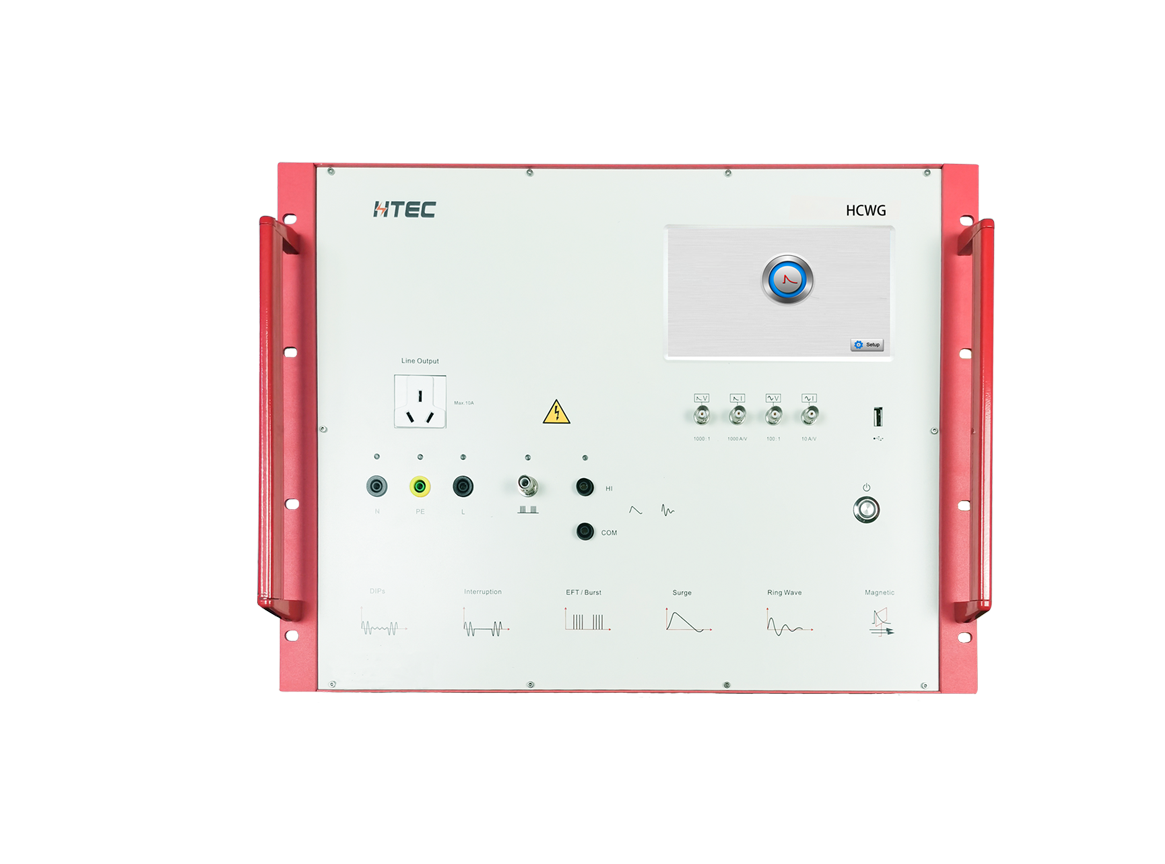

标准中描述了两种不同的波形发生器,一种是(电压波形:1.2/50us,电流波形:8/20us)组合波发生器,另一种是符合国际电信联盟委员会的要求(电压波形:10/700us,电流波形:5/320us)组合波发生器。


1.4 浪涌抗扰度试验等级:

等级

开路试验电压(±10%)

kV

1

0.5

2

1.0

3

2.0

4

4.0

X

特定

注:“X”可以是高于、低于或在其他等级之间的任何等级,该等级可以在产品标准中规定。

标准规定:标准等级线与地(共模)的电压是线与线(差模)的电压2倍。


1.5 耦合/去耦网络的选择方法



1.6 试验配置:

EUT和耦合/去耦网络之间的电源线长度不应超过2m.

除非相关产品标准规定,施加在直流电源端和互联线上的浪涌脉冲次数应为正、负极性各5次;对交流电流端口,应分别在0°、90°、180°、270°相位施加正、负极性各5次的浪涌脉冲,连续脉冲间的时间间隔1分钟或更短。

如果重复率1/min更快的试验使EUT发生故障,而按1/min重复率进行测试时,EUT却正常工作,则使用1/min的重复率进行测试。

实验室的气候条件应该在EUT和试验仪器各自的制造商规定的设备正常工作范围内,如果相对湿度很高,以至于在EUT和试验仪器上产生凝雾,则不应进行试验。


1.7 浪涌抗扰度实验结果:

a) 在制造商、委托方或购买方规定的限值内性能正常

b) 功能或性能暂时丧失或降低,但在骚扰停止后能自行恢复,不需要操作者干预;

c) 功能或性能暂时丧失或降低,但需操作人员干预才能恢复;

d) 因设备硬件或软件损坏,或数据丢失而造成不能恢复的功能丧失或性能降低。
