电压中断、暂降

添加时间:2020/3/16 14:27:55 点击次数:4569
产品图片

型号

规格

品牌

特点


HPFS   161P

7”触摸屏,微机程控, USB/LAN控制端口

输入电压:最大300Vac/400dc

额定电流:16A 连续

开关切换时间:1 - 5μs @ 100Ω

冲击电流:>500A

跌落等级:依据外置第二电源输出

过冲/欠冲:<5%

直流中断模式:高阻抗 / 低阻抗

HTEC

全兼容 IEC 61000-4-11/-4-29


HPFS   303P

7”触摸屏,微机程控, USB/LAN控制端口

输入电压:4×480Vac / 400Vdc

额定电流:32A 连续

开关切换时间:1 - 5μs @ 100Ω

冲击电流:>500A

跌落等级:依据外置第二电源输出

过冲/欠冲:<5%

直流中断模式:高阻抗 / 低阻抗

跌落模式:L-L/L-N/3×L

HTEC

全兼容 IEC 61000-4-11/-4-29/-4-34


HPFS   603P

7”触摸屏,微机程控, USB/LAN控制端口

输入电压:4×480Vac / 400Vdc

额定电流:64A 连续

开关切换时间:1 - 50μs @ 50Ω

冲击电流:>1000A

跌落等级:依据外置第二电源输出

过冲/欠冲:<5%

直流中断模式:高阻抗 / 低阻抗

跌落模式:L-L/L-N/3×L



HTEC

全兼容 IEC 61000-4-11/-4-29/-4-34


HPFS   1003P

7”触摸屏,微机程控, USB/LAN控制端口

输入电压:4×480Vac / 400Vdc

额定电流:100A 连续

开关切换时间:1 - 50μs @ 50Ω

冲击电流:>1000A

跌落等级:依据外置第二电源输出

过冲/欠冲:<5%

直流中断模式:高阻抗 / 低阻抗

跌落模式:L-L/L-N/3×L

HTEC

全兼容 IEC 61000-4-11/-4-29/-4-34


HPFS   2003P

7”触摸屏,微机程控, USB/LAN控制端口

输入电压:4×480Vac / 400Vdc

额定电流:200A 连续

开关切换时间:1 - 50μs @ 25Ω

冲击电流:>1000A

跌落等级:依据外置第二电源输出

过冲/欠冲:<5%

直流中断模式:高阻抗 / 低阻抗

跌落模式:L-L/L-N/3×L

HTEC

全兼容 IEC 61000-4-11/-4-29/-4-34


HV1P16T

输入电压Uin:0 - 250Vac

额定电流:单相16A

输出等级Udips:

- 0%,40%,50%,70%,80% × Uin

冲击电流:>500A

过冲/欠冲:<5%

自动程控

HTEC

全兼容 IEC 61000-4-11/-4-29


HV3P16T

输入电压:0 - 480V, 50Hz/60Hz

额定电流:16A@100%Uin

输出等级(幅度Lx-N):30%_40%_50%_60%_70%_80% Uin

输出等级(相位Lx-Ly):Phase shift 相位偏移30%_40%_50%_60%_70%_80% Uin

冲击电流 > 500A

过冲/欠冲:<5%

自动控制

HTEC

满足IEC电压中断和电压暂降抗扰度测试


HV3P30T

输入电压:0 - 480V, 50Hz/60Hz

额定电流:32A@100%Uin

输出等级(幅度Lx-N):30%_40%_50%_60%_70%_80% Uin

输出等级(相位Lx-Ly):Phase shift 相位偏移30%_40%_50%_60%_70%_80% Uin

冲击电流 > 500A

过冲/欠冲:<5%

自动控制

HTEC

满足IEC电压中断和电压暂降抗扰度测试


HV3P60T

输入电压:0 - 480V, 50Hz/60Hz

额定电流:64A@100%Uin

输出等级(幅度Lx-N):30%_40%_50%_60%_70%_80% Uin

输出等级(相位Lx-Ly):Phase shift 相位偏移30%_40%_50%_60%_70%_80% Uin

冲击电流 > 1000A

过冲/欠冲:<5%

自动控制

HTEC

满足IEC电压中断和电压暂降抗扰度测试


HV3P100T

输入电压:0 - 480V, 50Hz/60Hz

额定电流:100A@100%Uin

输出等级(幅度Lx-N):30%_40%_50%_60%_70%_80% Uin

输出等级(相位Lx-Ly):Phase shift 相位偏移30%_40%_50%_60%_70%_80% Uin

冲击电流 > 1000A

过冲/欠冲:<5%

自动控制

HTEC

满足IEC电压中断和电压暂降抗扰度测试


HV3P200T

输入电压:0 - 480V, 50Hz/60Hz

额定电流:200A@100%Uin

输出等级(幅度Lx-N):30%_40%_50%_60%_70%_80% Uin

输出等级(相位Lx-Ly):Phase shift 相位偏移30%_40%_50%_60%_70%_80% Uin

冲击电流 > 1000A

过冲/欠冲:<5%

自动控制

HTEC

满足IEC电压中断和电压暂降抗扰度测试


HV1P16VAR

输入电压:230Vac

额定电流:16A

电压等级设定:0% - 100% × Uin

跌落时间td:突变 (<5μs)

中断保持时间ts:1周期 - 999周期 / 20ms - 999min

恢复时间ti:25周期 - 999周期 / 500ms - 999min*

过流,过载,过温报警

- 60H系统从30周期开始。

- 过零点处变化,电压变化速率为常数

HTEC

满足IEC电压中断和电压暂降抗扰度测试


HV3P16VAR

输入电压:0 - 480V, 50Hz/60Hz

额定电流:16A@100%Uin

输出等级(幅度Lx-N):0 - 100%Uin

跌落时间td:突变 (<50μs)@100Ω

中断保持时间ts:0.5周期 - 9999周期 / 10ms -   9999s

恢复时间ti:10周期 - 9999周期 / 200ms -   9999s

 (过零点调压,阶跃<1%)

循环周期:50周期 - 9999周期 / 1s -   9999s

自动程控

HTEC

满足IEC电压变化抗扰度测试


HV3P30VAR

输入电压:0 - 480V, 50Hz/60Hz

额定电流:32A@100%Uin

输出等级(幅度Lx-N):0 - 100%Uin

跌落时间td:突变 (<50μs)@100Ω

中断保持时间ts:0.5周期 - 9999周期 / 10ms -   9999s

恢复时间ti:10周期 - 9999周期 / 200ms -   9999s

 (过零点调压,阶跃<1%)

循环周期:50周期 - 9999周期 / 1s -   9999s

自动程控

HTEC

满足IEC电压变化抗扰度测试


HV3P60VAR

输入电压:3×480Vac

额定电流:64A / 相

电压等级设定:0% - 100% × Uin

跌落时间td:突变 (<5μs)

中断保持时间ts:1周期 - 999周期 / 20ms - 999min

恢复时间ti:25周期 - 999周期 / 500ms - 999min*

过流,过载,过温报警

- 60H系统从30周期开始。

- 过零点处变化,电压变化速率为常数

HTEC

满足IEC电压变化抗扰度测试


HV3P100VAR

输入电压:0 - 480V, 50Hz/60Hz

额定电流:100A@100%Uin

输出等级(幅度Lx-N):0 - 100%Uin

跌落时间td:突变 (<500μs)@25Ω

中断保持时间ts:0.5周期 - 9999周期 / 10ms -   9999s

恢复时间ti:10周期 - 9999周期 / 200ms -   9999s

 (过零点调压,阶跃<1%)

循环周期:50周期 - 9999周期 / 1s -   9999s

自动程控

HTEC

满足IEC电压变化抗扰度测试


HV3P200VAR

输入电压:0 - 480V, 50Hz/60Hz

额定电流:200A@100%Uin

输出等级(幅度Lx-N):0 - 100%Uin

跌落时间td:突变 (<500μs)@25Ω

中断保持时间ts:0.5周期 - 9999周期 / 10ms -   9999s

恢复时间ti:10周期 - 9999周期 / 200ms -   9999s

 (过零点调压,阶跃<1%)

循环周期:50周期 - 9999周期 / 1s -   9999s

自动程控

HTEC

满足IEC电压变化抗扰度测试


VIS   1700

输入电压:Max. 280Vac

 EUT电流: Max. 16A

 最大冲击电流:> 500A

 交流电压变化测试

IEC 61000-4-29

 输入电压:Max. 360Vac

 EUT电流: Max. 8A

外置交流第二电源或者直流电源

按键式操作,RS 232远程控制

SCHLODER

IEC 61000-4-11,IEC 61000-4-29


VIS   740

抽头式交流变压器

输出等级:0%,40%,70%,80%

最大电流:16A

手动控制

SCHLODER

IEC 61000-4-11,IEC 61000-4-29

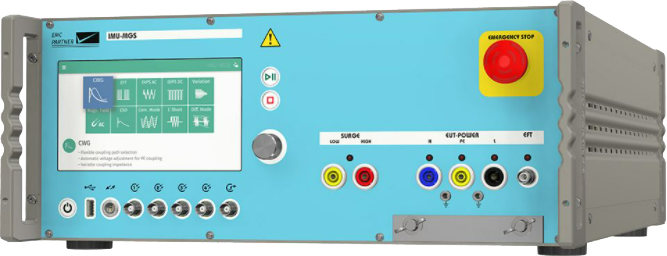

IMU-MGS

/4000

8种菜单语言,可选
7英寸电容式触摸显示屏
连接方式:千兆以太网、USB、RS485
EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

1.pngIMU-MGE/30008种菜单语言,可选
7英寸电容式触摸显示屏
连接方式:千兆以太网、USB、RS485
最高电压可达6Kv
EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

1.pngEXT-IMU D

满足IEC 61000-4-11最新版

EUT交流电源0 V–300V,50/60 Hz,最大16 A

切换时间:1 ~ 5μs ( 1 0 0Ω负载)

中断时间:50μs–30 s

冲击电流>500 A peak

内部可变电压:0–110%,最大5 A

外部可变电压:0–110%,最大16 A

相位同步:0°–359°:分辨率为1°

变化模式调整,突变

内部变量电压变化:0–100%,最大5A

外部可变电压变化:0–100%,最大16A

标准IEC 61000-4-29最新版

EUT直流电源24–300 V,0–16 A@300 V

切换时间:1 ~ 50μs ( 1 0 0Ω负载)

中断时间0.1ms–60000ms

直流中断需要扩展1 x PS3模块。2 x PS3模块,用于直流下降
EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

1.pngEXT-IMU V

标准IEC 61000-4-11最新版

电源输入:AC 20–250 V,5 A,50/60 Hz

最大功率输出下降:275 V(110%),最大连续5 A

功率输出变化最大:250 V(100%),最大为5 A连续

电流能力下降10 A持续5 sec。,16 A持续300 ms

变化模式调整:突变

电压转换率:< 1.2 s from 0 to 100 %

开关时间:1–5μs

斜坡过渡时间:25–999周期@ 50/60 Hz


EMC-partner增加MF1000-x线圈可满足磁场试验IEC 61000-4-8测试
1.pngVAR-EXT1000

单相故障电源

输入电压:AC 50–250 V,50/60 Hz

输入电流:16 A

0 – 110 % max. 275 V

0 – 100 % max. 250 V


EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

1.pngSRC16-1P

单相抽头式故障电源

EUT max. 16 A

max. 300 V, 50/60 Hz

40 %, 70 %, 80 %, 100 % ± 5 %
EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

1.pngPS3

直流故障电源

IEC 61000-4-29

测试电压:DC– 300 V

输出电压:AC 50–250 V,DC 24–350 V

输出频率:DC–400 Hz

输出电流:max. 16A @ 115V / 60Hz, 10 A @ 230V / 50Hz

输出功率:max. 3 kW or 3 kVA
EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

1.pngPFS32

三相故障电源

EUT max. 32 A

3 x 480 V, 50 or 60 Hz

冲击电流:> 500 A

EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

1.pngSRC32-18UH

三相抽头式故障电源

EUT max. 32 A

3 x 480 V, 50 or 60 Hz

0 %, 40 %, 70 %, 80 %,

EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

1.pngPFS75

三相故障电源

EUT max. 75 A

3 x 480 V, 50 or 60 Hz

冲击电流:> 1000 A

EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

PFS75-690V

三相故障电源

EUT max. 75 A

3 x 690 V, 50 or 60 Hz

冲击电流:> 1000 A

1.pngSRC75-18UH

三相抽头式故障电源

EUT max. 75 A

3 x 480 V, 50 or 60 Hz

冲击电流:> 1000 A

0 %, 40 %, 70 %, 80 %,

EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

SRC75-690V-18UH

三相抽头式故障电源

EUT max. 75 A

3 x 690 V, 50 or 60 Hz

冲击电流:> 1000 A

0 %, 40 %, 70 %, 80 %

1.pngVERI-DIPS

校准套件

电流范围:1 A–1 kA

电容:1700μF±20%

放电电阻器:4.7 kΩ±10%

输出:50Ω

BNC连接器
EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34

1.pngDIPS100E

校准套件

电阻:100Ω±5%,

最大功率;1 kW

脉冲绝缘:3 kV
EMC-partner

测试标准:

IEC 61000-4-11/29/34

GB/T17626. 11/29/34
