雷击浪涌抗扰度

添加时间:2020/3/16 14:35:42 点击次数:1331
产品图片

型号

规格

品牌

特点


HCWG 51

7”触摸屏,微机程控, USB/LAN控制端口

内置单相耦合去耦网络:Max.16A

电压范围:200V ~ 5.0kV

发生器阻抗:2Ω

脉冲波形:1.2/50μs_8/20μs

外扩三相耦合去耦网络:16/32/64/100/200A

HTEC

兼容IEC 61000-4-5


HCWG 71

7”触摸屏,微机程控, USB/LAN控制端口

内置单相耦合去耦网络:Max.16A

电压范围:200V ~ 7.0kV

发生器阻抗:2Ω

脉冲波形:1.2/50μs_8/20μs

外扩三相耦合去耦网络:16/32/64/100/200A

HTEC

兼容IEC 61000-4-5


HCWG 100

7”触摸屏,微机程控, USB/LAN控制端口

内置单相耦合去耦网络:Max.16A

电压范围:200V ~ 10.0kV

发生器阻抗:2Ω

脉冲波形:1.2/50μs_8/20μs

外扩三相耦合去耦网络:16/32/64/100/200A

HTEC

兼容IEC 61000-4-5


HTSG 70

7”触摸屏,微机程控, USB/LAN控制端口

电压范围:200V ~ 7.0kV

发生器阻抗:15Ω+25Ω(外置CDN)

脉冲波形:10/700μs_5/320μs

HTEC

兼容IEC 61000-4-5 ITU-K


HTSG 100

7”触摸屏,微机程控, USB/LAN控制端口

电压范围:200V ~ 10.0kV

发生器阻抗:15Ω+25Ω(外置CDN)

脉冲波形:10/700μs_5/320μs

HTEC

兼容IEC 61000-4-5 ITU-K

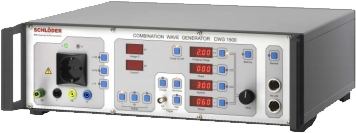

CWG   1500

脉冲电压:200V ~ 4.4kV

开路电压:1.2/50μs

短路电流:8/20μs

发生器内阻:2Ω

内置单相耦合去耦网络:16A

按键式操作,RS 232远程控制

外扩三相耦合去耦网络:16/32/64A

SCHLOEDER

满足标准:IEC 61000-4-5

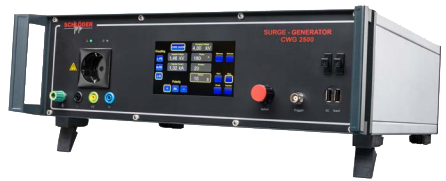

CWG   2500

脉冲电压:200V ~ 4.4kV

开路电压:1.2/50μs

短路电流:8/20μs

发生器内阻:2Ω

内置单相耦合去耦网络:16A

触屏屏操作,USB接口(光纤接口可选)

外扩三相耦合去耦网络:16/32/64A

SCHLOEDER

满足标准:IEC 61000-4-5

1.pngIMU-MGS/4000
8种菜单语言,可选
7英寸电容式触摸显示屏
连接方式:千兆以太网、USB、RS485
最高电压可达5.1Kv
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngIMU-MGE-6/30008种菜单语言,可选
7英寸电容式触摸显示屏
连接方式:千兆以太网、USB、RS485
最高电压可达6Kv
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

IMU-MGE-8/30008种菜单语言,可选
7英寸电容式触摸显示屏
连接方式:千兆以太网、USB、RS485
最高电压可达8Kv
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngEXT-IMU4000 S4

电压:0.25 kV–4.1 kV

输出阻抗:2Ω

输出波形:1.2 μs ± 30 % / 50 μs ± 20 %

电流波形:8 μs ± 20 % / 20 μs ± 20 %

极 性:正/负/正负交替

相位同步: 0 – 359°, step 1°

耦合路径:L,N,PE,L+N,L+PE,N+PE,L+N+PE,直通

满足IEC61000-4-4

添加MF1000-x 模块可满足IEC 61000-4-9测试
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngEXT-IMU4000 S5

电压:0.25 kV–5.1 kV

输出阻抗:2Ω

输出波形:1.2 μs ± 30 % / 50 μs ± 20 %

电流波形:8 μs ± 20 % / 20 μs ± 20 %

极 性:正/负/正负交替

相位同步: 0 – 359°, step 1°

耦合路径:L,N,PE,L+N,L+PE,N+PE,L+N+PE,直通

EMC-partner

满足IEC61000-4-4

添加MF1000-x 模块可满足IEC 61000-4-9测试
1.pngEXT-IMU3000 S6

电压:0.25 kV–6.6kV

输出阻抗:2Ω

输出波形:1.2 μs ± 30 % / 50 μs ± 20 %

电流波形:8 μs ± 20 % / 20 μs ± 20 %

极 性:正/负/正负交替

相位同步: 0 – 359°, step 1°

耦合路径:L,N,PE,L+N,L+PE,N+PE,L+N+PE,直通

EMC-partner

满足IEC61000-4-4

添加MF1000-x 模块可满足IEC 61000-4-9测试

1.pngEXT-IMU3000 S8

电压:0.25 kV–8kV

输出阻抗:2Ω

输出波形:1.2 μs ± 30 % / 50 μs ± 20 %

电流波形:8 μs ± 20 % / 20 μs ± 20 %

极 性:正/负/正负交替

相位同步: 0 – 359°, step 1°

耦合路径:L,N,PE,L+N,L+PE,N+PE,L+N+PE,直通

EMC-partner

满足IEC61000-4-4

添加MF1000-x 模块可满足IEC 61000-4-9测试

1.pngEXT-IMU3000 T6

电压:0.25 kV–6.6kV

输出阻抗:15Ω,40Ω

输出波形:10 μs ± 30 % / 700 μs ± 20 %

电流波形:5 μs ± 20 % / 320 μs ± 20 %

极 性:正/负/正负交替

相位同步: 0 – 359°, step 1°

EMC-partner满足IEC61000-4-4
1.pngEXT-IMU3000 T8

电压:0.25 kV–8kV

输出阻抗:15Ω,40Ω

输出波形:10 μs ± 30 % / 700 μs ± 20 %

电流波形:5 μs ± 20 % / 320 μs ± 20 %

极 性:正/负/正负交替

相位同步: 0 – 359°, step 1°

EMC-partner满足IEC61000-4-4
1.pngCN-EFT1000电容耦合钳,IEC61000-4-4,最高8 kVEMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngCDN-M-6-32

手动三相耦合去耦网络

6 kV Burst, 6 kV Surge

交流:3x690V/3 x 32A

直流:500V/32A
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

OPT-M-6-32 /63/125/2001000V DC

直流:1000V/32A/63/125/200A
OPT-M-6-32 1500V DC直流:1500V/32A/63/125/200A


CDN-A-6-32

CDN-A-6-63

CDN-A-6-125

CDN-A-6-200


自动三相耦合去耦网络

6 kV Burst, 6 kV Surge

交流:3x690V/3 x 32A/63/125/200A

直流:500V/32A
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

OPT-M-6-32 /63/125/200

1000V DC
直流:1000V/32A/63/125/200A
OPT-M-6-32 1500V DC直流:1500V/32A/63/125/200A
1.pngCDN-F-125

三相耦合去耦网络

7kV Burst,

交流:3x690V/3 x 125A

直流:1000V/125A
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngCDN-KIT1000 ED3

通信线耦合去耦网络

2线不对称

6 kV Surge

EUT max. 240V/3A AC, 200V/3A DC

EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngCDN-DATA-4L

通信线耦合去耦网络

4线不对称

6 kV Surge Ring Wave

EUT max. 240V/3A AC, 200V/4A DC

EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

CDN-DATA-8L

通信线耦合去耦网络

8线不对称

6 kV Surge Ring Wave

EUT max. 240V/3A AC, 200V/4A DC

EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngCDN-UTP ED34 symm的手动CDN。I/O线。6 kV浪涌,如图10所示,11(2条线路如图9所示)和5 kV通信浪涌如图。EMC-partnerIEC 61000-4-5
1.pngCDN-UTP8 ED38 symm的手动CDN。I/O线。6 kV浪涌,如图10所示,11(2条线路如图9所示)和5 kV通信浪涌如图。EMC-partnerIEC 61000-4-5。
1.pngADAPTER BOX RJ45

用于高速通信的RJ45适配器。CDN UTP ED3

需配置2件,CDN UTP8 ED3需要配置4件。
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngCN-R40C05

铁路测试用6kV耦合网络,EN50121-4(40Ω/0.5

μF(在电源线上)
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5

1.pngCN-R40C05 8

铁路测试用8kV耦合网络,EN50121-4(40Ω/0.5

μF(在电源线上)
EMC-partner

测试标准:

IEC 61000-4-5

GB/T17626.5
