| GTEM 800 F | 技术规格
辐射测试：9 kHz – 3 GHz
抗扰度测试：80 MHz – 6 GHz
* DC – 20 GHz（可选）
隔板高度：800 mm
EUT（受试设备）最大尺寸（长x宽x高）：60 x 60 x 40 cm
规定测试体积：26.7 x 26.7 x 26.7 cm
典型VSWR（平均值）：1:1.2（适用于抗扰度测试范围）
关键频率下的典型VSWR（平均值）：< 1:1.6（适用于抗扰度测试范围）
最大值输入功率（连续/脉冲）：1 kW / 2.5 kW
输入连接器：7/16英寸 或 N型 (UG-21)
标称阻抗：50 Ω
小室规格

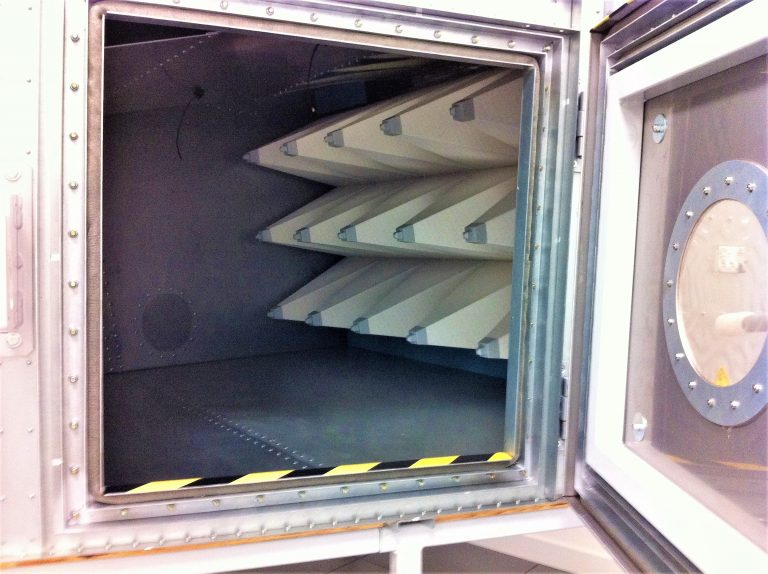

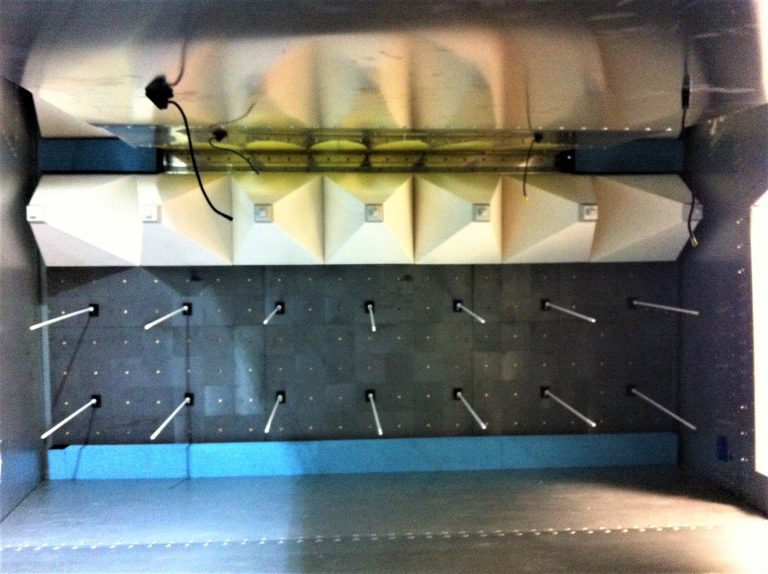

热镀锌钢；门体采用不锈钢；内部铺设35cm高的含碳聚氨酯金字塔形吸波海绵；
底部铺设铁氧体吸波瓦。
外部尺寸（长x宽x高）：400 x 220 x 150cm + 70cm（推车高度）
门体尺寸（宽x高）：标准配置：60 x 60cm * 可选配置：60 x 80cm
门体观察窗（宽x高）：* 可选配置：圆形，直径200毫米
重量：约 500千克
底部配有带刹车的滚轮底座
电气参数
电源输入连接器：固定式 / CEE型
主开关：16A单相磁热断路器
电源输入插座：16A AC IEC型（单相 + 接地）
EUT（被测设备）电源输出插座：16A AC Schuko（德标）型（单相 + 接地）
附加EUT电源插座：* 可选配置
接地连接：M6螺栓（必须始终保持连接）
EMI交流电源滤波器（单相 + 接地）：16A 250V，2个端子 + 接地端
EMI交流/直流次级滤波器：10A 250V AC/DC，2个端子
光纤引线通道：3对（截止频率：18GHz）
RF射频穿墙连接器：1个 N-N型（母头）
RF射频穿墙连接器：2个 SMA-SMA型（母头）
技术面板：已预留孔位，用于安装选配组件 |
