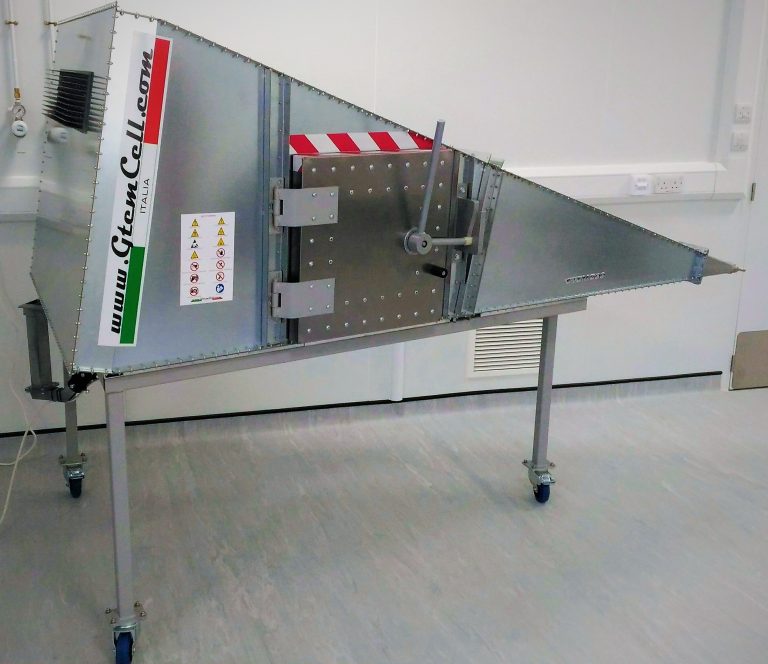

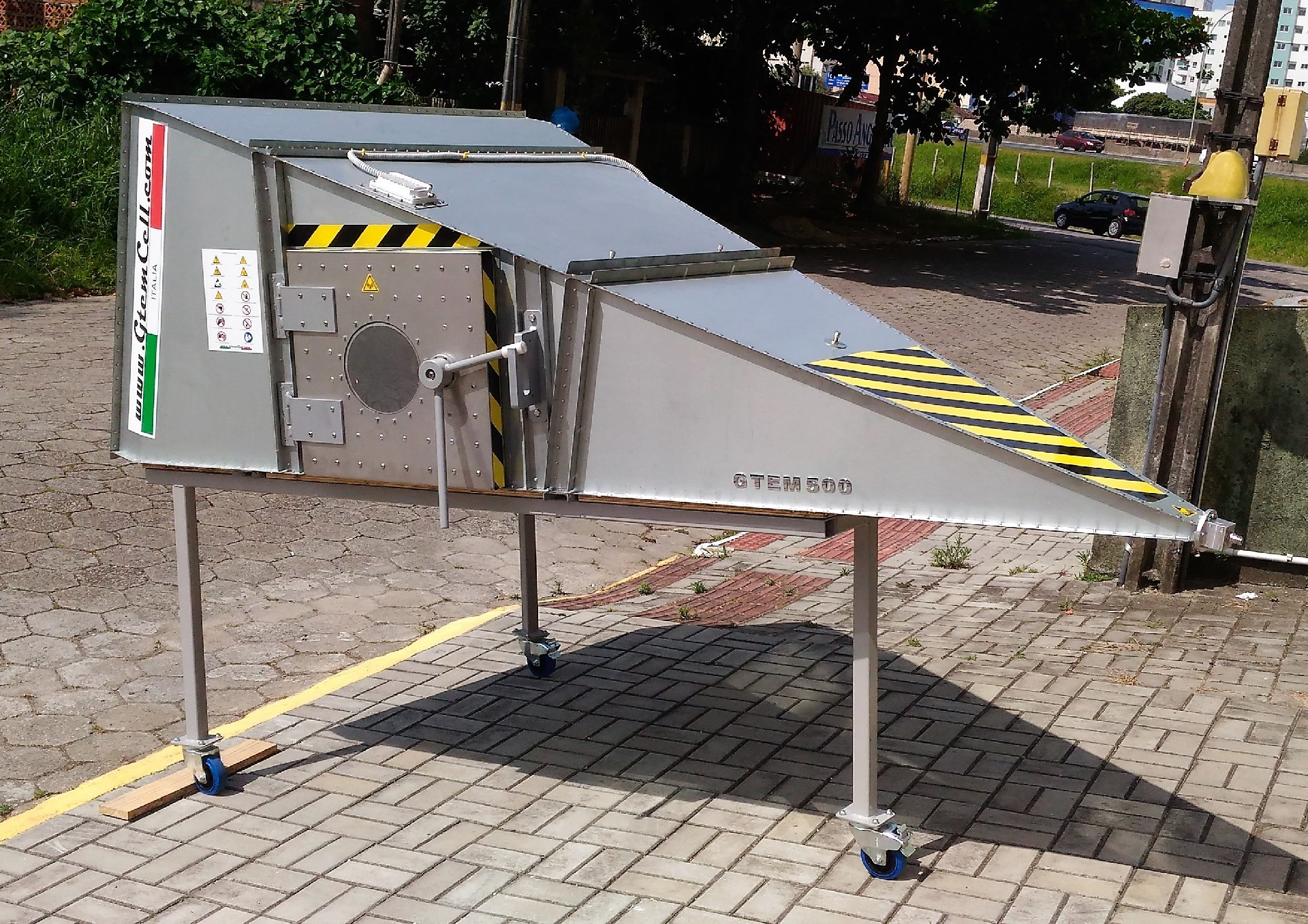

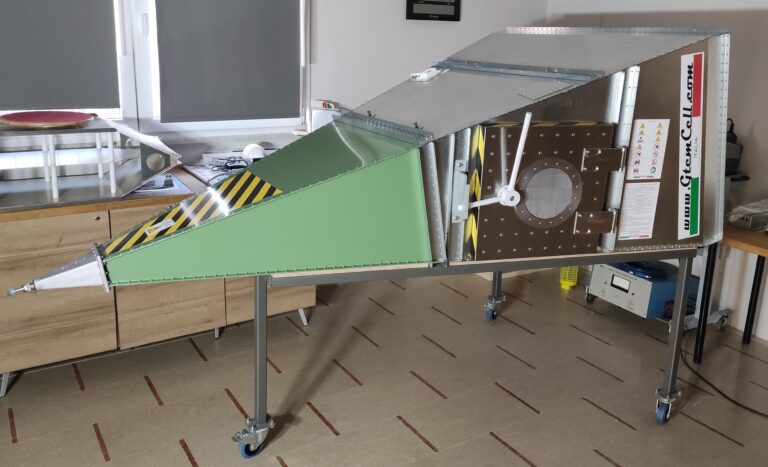

| GTEM-550 | GTEM550 F – GTEM550 VF
技术参数
频率范围：0.01 MHz – 20 GHz*
隔板高度 ：550mm
最大 EUT 尺寸 (长x宽x高) : 41x41x30 cm
6dB 范围内定义的测试体积 18x18x18
驻波比 (VSWR)典值：1:1.2
临界频率下驻波比典值：<1:1.6
最大输入功率 [W]（连续/*脉冲） 500 / *2.5 kW
输入连接器：7/16″ 及 N 型适配器
标称阻抗：50Ω

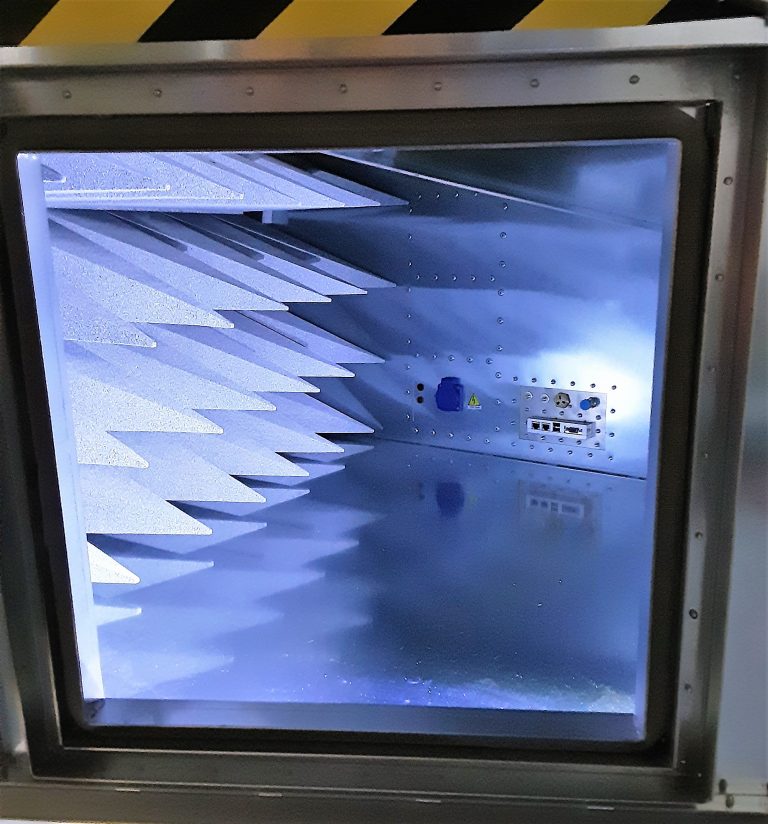

门上观察窗：直径 200 mm
屏蔽效能：40 至 65 dB
小室尺寸
外部尺寸 (长x宽x高) [cm]： 270×136×H88 + 70 cm（推车高度）

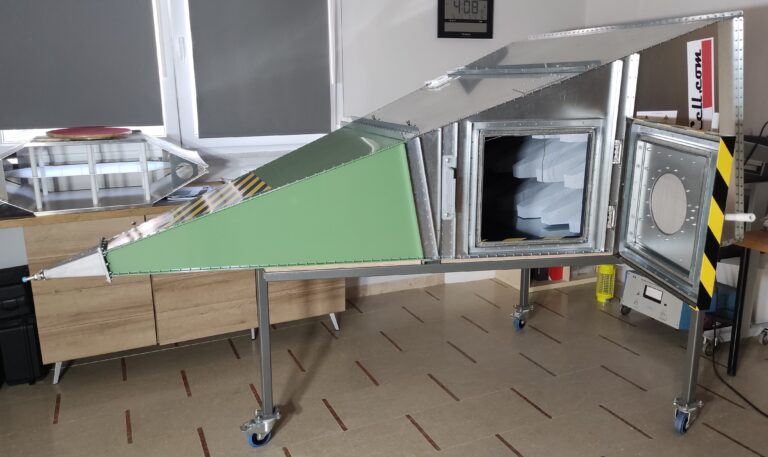

门尺寸 (宽x高) [cm]：40×40
重量 [kg]（约）：250
带轮底座高度：70 cm

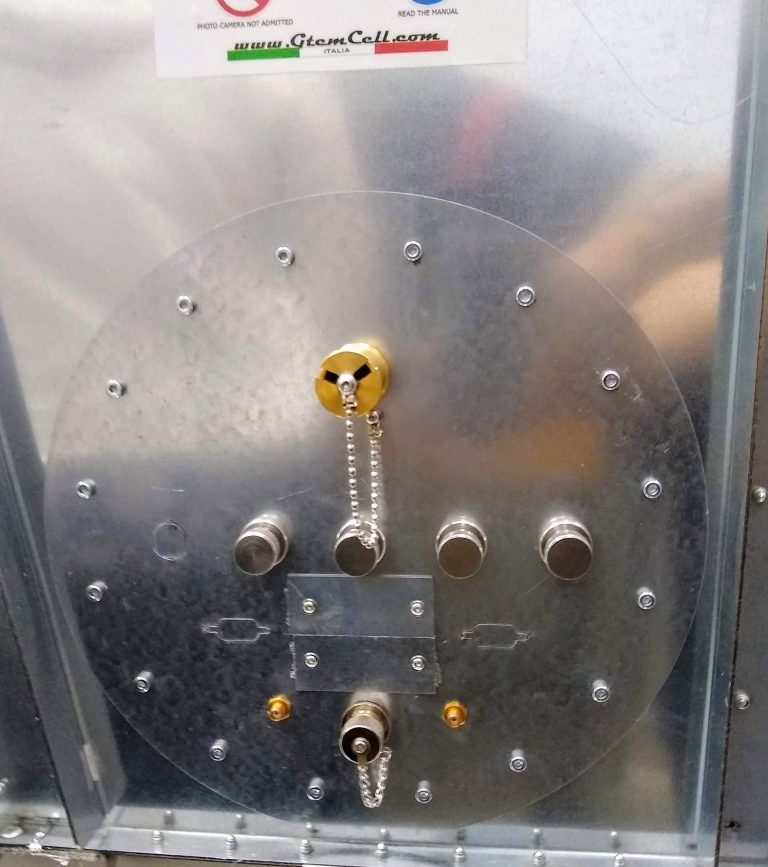

电气参数
电源连接器：固定式 / CEE 标准
主开关：16A 磁热式断路器
输入电源插座：16A AC（单相 + 接地）IEC 标准
EUT 输出电源插座：16A AC（单相 + 接地）Schuko 标准
附加 EUT 插座：可选配
接地连接：M6 螺栓
交流电源滤波器（单相 + 接地）：16A，2 线制
光纤引线通道：3 对
射频穿墙连接器：1 个 N 型双内螺纹 (N-female)
射频穿墙连接器（SMA 型）：2 个 SMA 型双内螺纹 (SMA-female)
次级滤波器：1 个 10A 250V |
